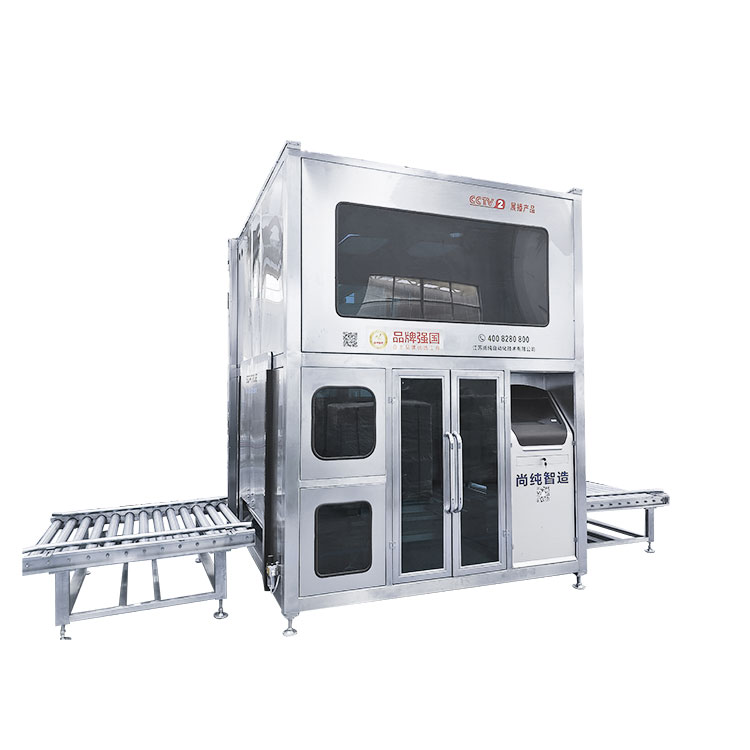

200L 1000L Mashine ya Kujaza Kiotomatiki ya Kuonekana Kikamilifu

(Mwonekano wa kifaa utatofautiana kulingana na kazi iliyobinafsishwa au uboreshaji wa kiufundi, kulingana na kitu halisi.)

Somtrue ni mtengenezaji kitaaluma, aliyejitolea kuwapa wateja wa kimataifa bidhaa na huduma bora zaidi. Mashine yetu ya kujaza kiotomatiki ya 200L 1000L haipokelewi vizuri tu katika soko la ndani, lakini pia ilishinda kutambuliwa kwa upana katika soko la kimataifa. Kupitia juhudi zisizo na kikomo na uvumbuzi endelevu, Somtrue inaendelea kuboresha kiwango chake cha kiufundi na uwezo wa uzalishaji ili kukidhi mahitaji yanayoongezeka ya wateja wa kimataifa. Tunaamini kwamba kupitia juhudi na ushirikiano wa pande zote mbili, tutaunda mustakabali bora! Iwe ni mteja aliyepo au mshirika mpya, tunatazamia kukua pamoja nawe na kupata mafanikio na mafanikio makubwa zaidi. Wacha tukabiliane na changamoto pamoja, tutengeneze thamani kubwa zaidi kwa wateja, na tushiriki maendeleo na maendeleo ya tasnia!

Muhtasari wa Mashine ya Kujaza Kiotomatiki ya 200L 1000L:

Mfumo wa akili wa upakiaji ulioundwa mahususi kwa mapipa 200L katika mazingira yasiyoweza kulipuka kwa pipa la lita 200 (pamoja na trei). Kwa kutumia mdomo wa utafutaji wa kuona, inaweza kutambua ufungaji wa kiotomatiki wa pipa la 200L la ufunguzi otomatiki, kupiga mbizi kiotomatiki, kujaza kwa haraka kiotomatiki, kuvuja kiotomatiki, kifuniko cha uzi wa kuziba kiotomatiki na michakato mingine yote.

Sehemu kuu ya kujaza inachukua sura ya ulinzi wa mazingira, ambayo inaweza kutazama dirisha, na kusonga moja kwa moja mlango ndani na nje ya ndoo, ambayo inaweza kuunda nafasi iliyofungwa wakati wa kujaza. Sehemu ya udhibiti wa umeme ya mashine hii ina kidhibiti kinachoweza kupangwa cha PLC, moduli ya uzani, mfumo wa kuona, nk, na uwezo wa kudhibiti nguvu na kiwango cha juu cha otomatiki. Kwa kazi ya kujaza hakuna pipa, hakuna kujaza kwa mdomo wa pipa haruhusiwi, ili kuepuka taka na uchafuzi wa vifaa, ili ushirikiano wa electromechanical wa mashine imekuwa utendaji kamili.

Kanuni ya kazi ya kupima hutumiwa kutambua udhibiti wa kiasi cha kujaza. Muda wa ufunguzi wa valve ya kujaza hudhibitiwa na kidhibiti kinachoweza kupangwa PLC, na nyenzo hutiririka ndani (au kusafirishwa kupitia pampu) hadi kwenye kontena. Idara ya kujaza ya mashine hii inatambua kujaza kwa haraka na kujaza polepole kupitia bomba mbili nene na nyembamba, na mtiririko wa kujaza polepole unaweza kubadilishwa. Wakati wa awali wa kujaza, bomba mbili hufunguliwa kwa wakati mmoja. Baada ya kipindi cha kujaza, silinda ya kupiga mbizi huinuka hadi kwenye nafasi ya mdomo wa pipa, bomba la maji machafu limefungwa, na bomba nyembamba linaendelea kujaza polepole hadi kiasi cha kujaza kwa jumla. Kifuniko cha spin kiotomatiki kinafanywa mwishoni mwa kujaza.

Vifaa vina mfumo wa kupima na maoni, ambayo inaweza kuweka na kurekebisha kiasi cha kujaza haraka na polepole.

Skrini ya kugusa inaweza kuonyesha wakati wa sasa, hali ya uendeshaji wa kifaa, uzito wa kujaza, matokeo limbikizi na vipengele vingine.

Vifaa vina kazi za utaratibu wa kengele, onyesho la makosa na mpango wa usindikaji wa haraka.

Mstari wa kujaza una kazi ya ulinzi wa kuingiliana, kujaza huacha moja kwa moja, na kujaza moja kwa moja wakati kujaza kunapo.

Mashine hii ina vifaa vya kifuniko kizima, upande mmoja wa ndoo ni wazi, kudumisha uingizaji hewa wa asili; iliyobaki ni muundo uliofungwa, na Windows, na ina vifaa vya uingizaji hewa mdogo kwa udhibiti wa mwongozo.

Mashine hii imefungwa kikamilifu cover, na interface pressurization, inaweza microcharge vifaa, kupunguza gesi ya nje ndani ya vifaa.

Vigezo kuu vya kiufundi:

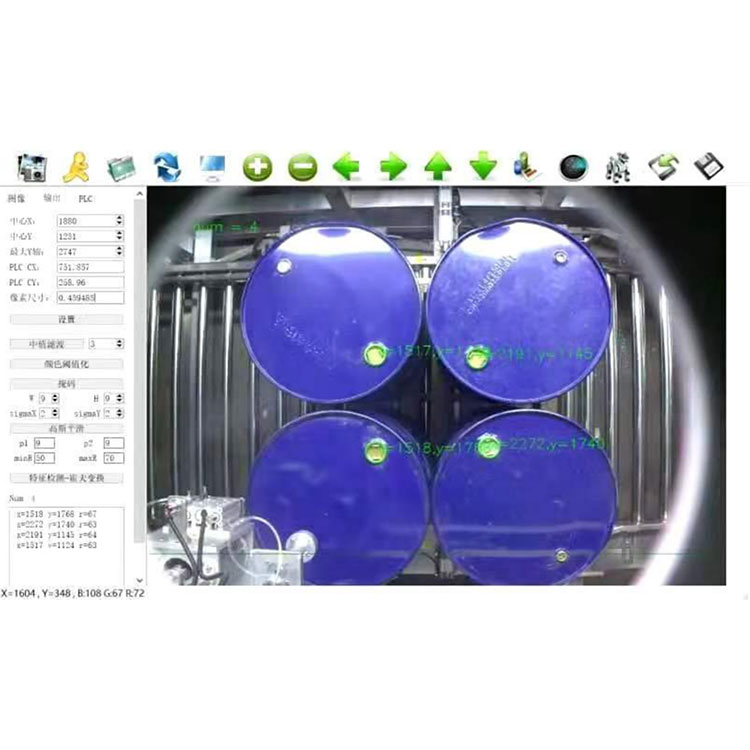

Mfumo wa nafasi ya kuona

Maono: kwa kutumia kamera yenye akili ya kiviwanda, iliyopakiwa kwenye kisanduku cha mashine ya kutenganisha mlipuko unaoonekana kufanya kazi. Kutoka kwa kamera yenye akili, na udhibiti wa PLC wa kuratibu mfumo wa kusonga unaonyesha bunduki ya kujaza kwenye bandari ya pipa.3 D kuratibu mfumo wa kusonga: mfumo wa reli ya mwongozo na motor ya kupunguza kasi ya mlipuko.

Kazi kuu:

Utafutaji wa moja kwa moja: nafasi ya kuona, kuratibu utafutaji wa mfumo wa kusonga, kujaza kujaza matone ya bunduki.

Ujazaji wa ujazo wa kiotomati wa haraka na polepole wa kasi mbili: kuhakikisha usahihi wa kujaza na uwezo wa uzalishaji;

Kujaza fomu: kujaza juu au chini ya kiwango cha kioevu;

Valve ya msingi ya nyumatiki daima ni wazi, polepole kuongeza kikomo cha mtiririko wa mwisho wa mbele-punguza kasi ya mtiririko wa bunduki ya kujaza;

Ubunifu wa kikombe cha kioevu - punguza uvujaji wa kioevu kilichobaki baada ya kunyunyiza;

Operesheni na matengenezo ya ujazo wa kiotomatiki na mwongozo;

Kitendaji cha peeling kiotomatiki-hushinda ushawishi wa sababu za uzito zisizolingana za chombo cha kujaza kwa usahihi;

Ujazaji wa kiwango cha thamani unaoweza kurekebishwa kulingana na safu nyingi za uzani;

Utambuzi wa moja kwa moja, kengele ya kosa-kuboresha uaminifu wa kazi ya mfumo;

Usalama interlock-ndoo mahali, dawa bunduki chini; kujaza bunduki juu ya pipa kurudi;

Kujifungia kudhibiti-jaribu pua kabla ya kujaza;

Uhifadhi wa mpangilio wa bidhaa-unaweza kuhifadhi hadi aina mbalimbali za thamani ya kuweka uzito wa bidhaa na vigezo vinavyohusiana vya upenyezaji;

Ugunduzi wa uvumilivu-ugunduzi wa moja kwa moja wa kosa la kujaza;

Kiolesura cha skrini ya kugusa-Kichina, angavu, mpangilio unaofaa.

Tahadhari ya kengele-Sahihi hadi kushindwa.

Mfumo wa kudhibiti otomatiki

Mstari mzima unajumuisha mifumo mingi ya PLC, ambayo inaweza kudhibitiwa kwa kujitegemea na kuingiliana. Ina kazi za ukaguzi wa kibinafsi wa mfumo, kengele ya kuonyesha kosa, usahihi, kasi, pato, nk. Kila mfumo una kiolesura chake cha mashine ya mtu, na vigezo vyote vinaweza kuendeshwa kwenye kiolesura cha mashine ya mtu. Toa chati ya kina ya mchakato wa udhibiti wa bomba na mchoro wa mantiki.

Inaweza kuhifadhi aina ya nyenzo za kujaza, kundi la idadi, tarehe, uzito kwa pipa, wakati wa kuhifadhi na kazi zingine za kurekodi.

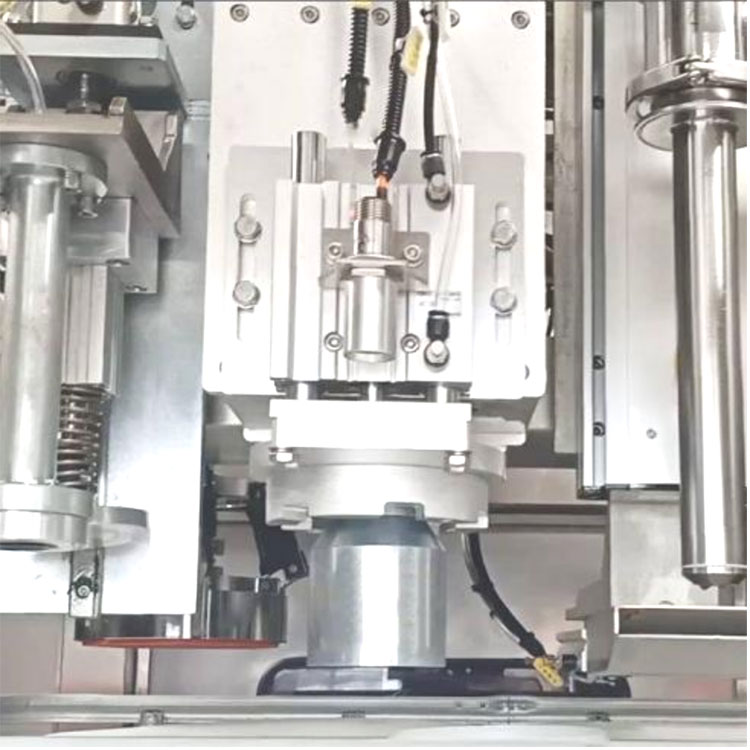

Mfumo wa kujaza na mfumo wa kufungua spin cap

Kujaza kichwa cha bunduki: kwa namna ya kuzuia nje, itapiga mbizi moja kwa moja kwenye mdomo wa pipa (chini ya pipa) wakati wa kujaza, na kuinuka moja kwa moja baada ya kujaza. Kichwa cha bunduki cha kujaza ni muundo wa mashimo, na nyenzo zinaweza kusafishwa baada ya kichwa cha bunduki kufungwa ili kuzuia kunyunyiza kwa nyenzo.

Sehemu ya chini ya kichwa cha bunduki ya kujaza hutolewa na silinda ya kupanua sahani ya kioevu. Baada ya kujaza, kichwa cha kujaza huinuka na sahani ya kukimbia huenea ili kuzuia nyenzo kutoka kwa uchafuzi wa kufunga na kusambaza mwili wa mstari. Diski ya kuunganisha kioevu imeundwa kwa ajili ya disassembly ya bure, ambayo inaweza kuunganishwa bila zana na ni rahisi kwa kusafisha.

Fungua kifuniko, sehemu ya kifuniko cha spin: kwa kutumia teknolojia ya hati miliki ya kampuni, inaweza kufunga kichwa cha kifuniko cha mzunguko na uso wa pipa wima, na inaweza kuwa laini, rahisi kufungua kifuniko na kifuniko cha spin, usiharibu kifuniko, usidhuru kifuniko. , kiwango cha juu cha kuziba kifuniko kiko juu.

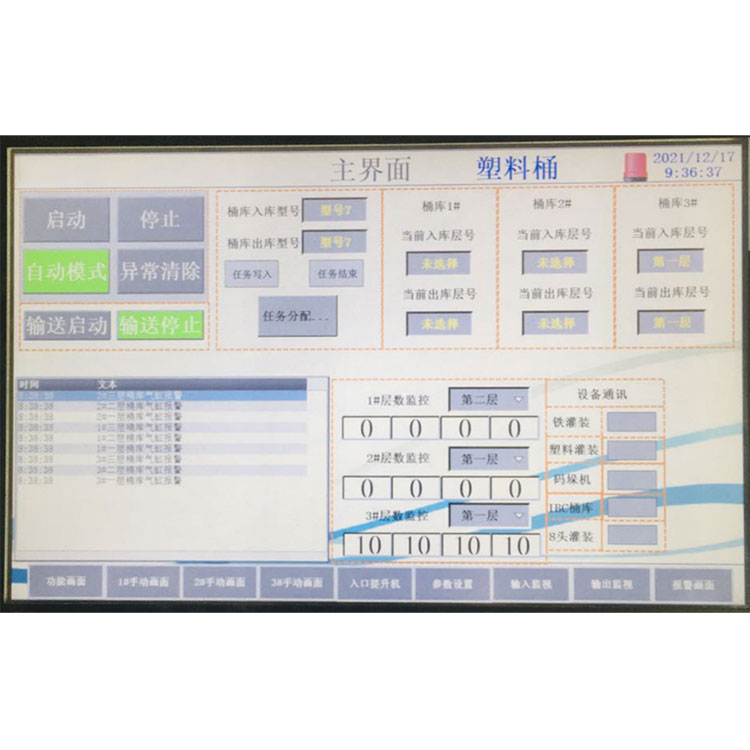

Skrini ya kugusa na mfumo wa uzani

Mpangilio wa vigezo vya kujaza nyenzo na uendeshaji kupitia uendeshaji wa skrini ya kugusa, rahisi na angavu, na kwa kuonyesha halijoto, utambuzi wa hitilafu na kengele, utendakazi wa haraka. Ina kazi ya programu ya kuhifadhi kumbukumbu, inaweza kuhifadhi seti nyingi za vigezo, na inaweza kuona data ya kihistoria. Je, moja kwa moja mahesabu ya kupotoka kipimo, na inaweza kuwa jina kwa ajili ya programu mbalimbali, kubadilisha specifikationer tofauti au kubadilisha uwezo wa uzalishaji, tu haja ya kurekebisha vigezo mbalimbali, inaweza kuboresha ufanisi wa kazi. Mfumo wa uzani unachukua sensor maarufu ya chapa ya Amerika ili kuhakikisha usahihi wa kujaza. Kwa kuongeza, mfumo una kazi ya ulinzi wa mafuta, na sensor ni rahisi kufunga, kuondoa na kutengeneza.

Jedwali la wadogo lina kazi ya kinga, wakati kichwa cha bunduki cha bunduki, kichwa cha bunduki kilirudi moja kwa moja. Na kulindwa na wakati wa juu wa kujaza.

usalama kuingiliana

Muingiliano wa Usalama kwenye Tovuti ya Milisho:

Weka kitufe nambari 1 na 2 wakati wa kulisha. Wakati tray inapowekwa na kusafirishwa juu, bonyeza kitufe # 1, na kisha mstari wa mkutano hubeba alama ya No.1 na hutoa tray kwa vifaa vya kujaza No.1.

Mara nyingine tena, wakati tray inapowekwa na kusafirishwa kwenye tray, bonyeza kitufe cha No.2. Kisha mstari wa mkutano hubeba alama ya No.2 na hutoa tray kwa vifaa vya kujaza No.2.

Wakati no. Kujaza 1 kunatolewa, mstari wa mkutano utabeba alama ya kukamilika kwa No.1, na haitakwenda kwenye vifaa vya kujaza No.2 kwenye kituo cha pili.

Kujaza Muingiliano wa Usalama:

satety exit:

Mlango wa usalama unapofunguka, sitisha kitendo cha sasa;

Baada ya mlango wa usalama kufungwa, udhibiti wa upatikanaji usio wa kawaida huondolewa, na kujaza kunaendelea kukamilisha operesheni ya kawaida.

Kuingiliana kwa kupiga mbizi:

Nje ya mdomo wa ndoo ya kujaza, kengele isiyo ya kawaida ya shinikizo huzalishwa, na kichwa cha kujaza kinaongezeka hadi nafasi ya awali na kutatuliwa kwa kuingilia kwa mwongozo.

Kujaza uzito kupita kiasi:

Kujaza mtihani wa kujaza nyongeza, mashine nzima inaacha kujaza, kengele, uingiliaji wa mwongozo wa kutatua.

Kujaza kengele ya kuziba

Kamera inachukua kengele isiyo ya kawaida

Kengele ya nyenzo isiyo ya kawaida inayoingia na kutoka
